钢制标准滚珠滑块

力士乐直线导轨滑块标准钢制SNS型

  • 产品品牌:德国力士乐(Rexroth)
  • 产品型号:标准钢制SNS滚珠滑块
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:785 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:德国Rexroth力士乐标准钢制SNS滚珠滑块属于精密零件,所以在使用时要求一定慎重,即便是使用了高性能的滑块。







1)尺寸H2带防护带

2)尺寸H2带防护带


3)不带滚珠链的滚珠滑块的额定载荷和转矩。带滚珠链的滚珠滑块的额定载荷和转矩来电咨询。
额定动载荷和额定动转矩是以100000米行程为基础确定的(根据ISO14728-1),但实际经常以50000米行程为基础。在此情况下,表格中的C、Mt和ML的值乘以1.26。



每个选项(灰色底纹)都会有相关的什 完整的部件号由各选项的相关代码纸成。码来表示(白色底纹)。

动态特征

 速度:Vmax = 5 m/s
加速度:amax =  500m/(s^2)
(Fcomb > 2.8*Fpr :amax = 50 (m/s^2))

润滑提示:进行了初始滑润

提示:适合所有SNS滚珠导轨

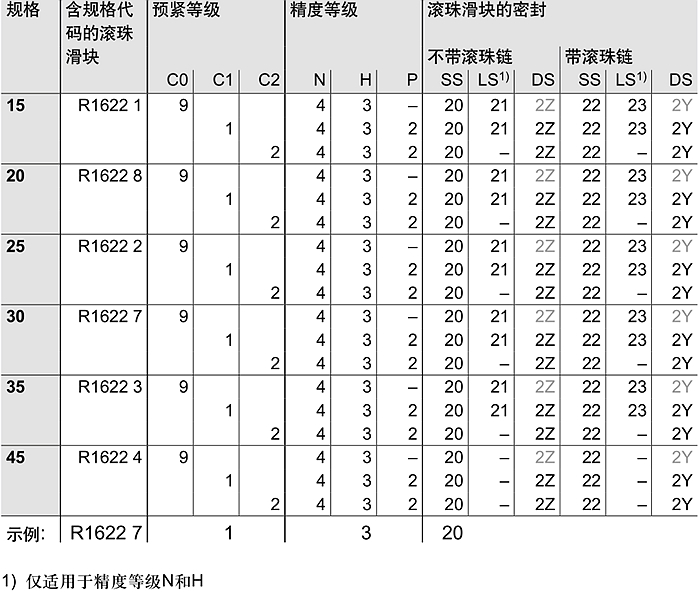

选项和部件号


预紧等级:     C0 = 无预紧      C1 = 预紧2%C        C2 = 预紧8%C
       密封:     SS = 标准密封     LS = 低摩擦密封     DS = 双唇密封


选项说明:含规格代码的滚珠滑块----滚珠滑块类型R1622 7中的R1622是类型,7是规格

订购示例
选项:
---滚珠滑块SNS
---规格30
---预紧等级C1
---精度等级H
---带标准密封,不带滚珠链
    部件号:R1622 713 20


如有疑惑的,欢迎致电创威达咨询!




 R165311422 R165311322 R165311222 R165381422 R165381322 R165381222
R165321422 R165321322 R165321222 R165371422 R165371322 R165371222
R165331422 R165331322 R165331222




可供货的滚珠滑块的类型代码

示例:  SNS = 窄型 标准长 标准高如右图  。

德国Rexroth力士乐标准钢制SNS滚珠滑块,适合从滑块上面螺栓安装,承受能力高,适用于横向空间受限的作业环境。

注:
F:法兰型 S:窄型
N:标准长 L:长 K:短

S:标准高 H:高 N:矮



客户可以根据下面配件的说明选购自己的配件






精度等级及其公差

力士乐滚珠导轨导向系统的滚珠滑块共分为六个精度等级。













采用精密加工,可以毫无问题进行互换

力士乐生产的滚珠导轨及滑块具有很高的精度,尤其是在与滚珠接触的滚道区域,每个元件可以随时互换。






工作时滚珠导轨导向系统的平行度误差P1

在无表面镀层的滚珠导轨导向系统的滑块中部测量的数据.












推荐的进度等级组合:德国Rexroth力士乐标准钢制SNS滚珠滑块间隔距离比较大,行程比较长时推荐:滚珠导轨的精度等级高于滚珠滑块的精度等级。当Rexroth滚珠滑块间隔距离比较小,行程比较短时推荐滚珠滑块的精度等级高于滚珠导轨的精度等级。

运行精度选择标准: Rexroth滚珠滑块内完美的滚珠出入区域设计与 导轨上优化的安装孔间距,可以在保证极高的运行精度的同时,尽可能地降低波动。这些高精度导向系统适合于高精度切肖加工、测量技术、高精度扫描仪、电火花加工等应用。




对于要求低噪音等级的应用,力士乐推荐使用滚珠链。

力士乐滑块可以选配滚珠链(1)。滚珠链可以避免滚珠发生碰撞并确保顺畅运行,从而降低噪音水平。对于采用滚珠链链的力士乐滑块,由于支承滚珠的数量减少。因此,额定载荷及转矩值有所下降。














德国Rexroth力士乐标准钢制SNS滚珠滑块材料应用最广泛的类型,由碳素钢制成价格经济,但没有耐腐蚀防护。不过,对于一般机械工程应用而言,大部分情况下已经足够。







 端面密封板(2)可以保护滚珠滑块内部防止污染颗粒物、碎屑和液体的入。另外,它还能阻止润滑剂的溢出。理想的密封唇边形状,使得产生的摩擦擦被降至最小。密封板可选黑色标准密封(SS),米色低摩擦密(LS)或者绿色双唇密封(DS)。







低摩擦密封(LS)

为了满足顺畅运行方面的特别要求,同同时又能减少润滑剂的溢出,专门研发了低摩擦密封。它由表面多孔的聚氨脂泡沫塑料制成,只有很小的摩擦。

标准密封(SS)

对于大多数应用而言,标准密封已经足够满足要求。标准摩捺具备良好的摩擦效果,同时能保证长的补充润滑周期。

双唇密封(DS)

对于导轨导向系统受到大量铁屑、木屑、金属加工液等物质侵蚀的应用,力士乐推荐选用双唇密封。双唇密封具备优异的刮刷效果,但摩擦力也更高,补充润滑周期也短一些。



德国Rexroth力士乐标准钢制SNS滚珠滑块在四个主要承载方向上具有相同的承载能力

---低噪音,最佳的运行状态

---极好的动态特性:
   速度:Vmax可达10m/s
   加速度:amax=500m/s2

---润滑周期可达数年

---带有内置储油槽,最大程度降低油润滑系统的耗油量

---所有側面均有带金属螺纹的润滑接接口

---无限的互换性不同款式的滚珠导轨和滑块可以互相组合

---带预紧的O型布置,实现最佳的系统刚性

---铝制滚珠滑块的重量减少60%(与钢制滚珠滑块相比)
