钢制标准滚珠滑块

力士乐Rexroth标准钢制SLS滚珠滑块

  • 产品品牌:德国力士乐(Rexroth)
  • 产品型号:标准钢制SLS滚珠滑块
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:726 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:德国Rexroth力士乐标准钢制SLS滚珠滑块性价比高,材质为德国优质钢材,深冷处理,高钢性四方向等负荷设计,具自动调心能力,可长时间维持精度。

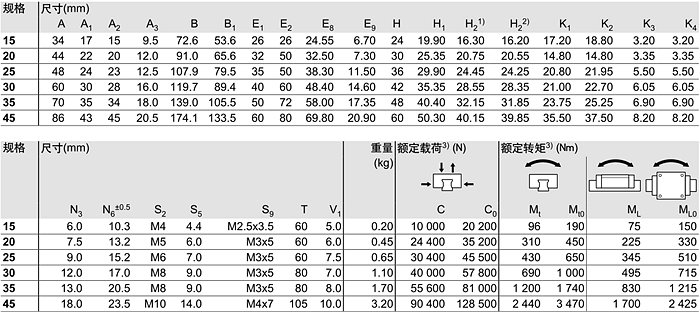

1)尺寸H2带防护带

2)尺寸H2带防护带


3)不带滚珠链的滚珠滑块的额定载荷和转矩。带滚珠链的滚珠滑块的额定载荷和转矩来电咨询
额定动载荷和额定动转矩是以100000米行程为基础确定的(根据ISO14728-1),但实际经常以50000米行程为基础。在此情况下,表格中的C、Mt和ML的值乘以1.26。



每个选项(灰色底纹)都会有相关的什 完整的部件号由各选项的相关代码纸成。码来表示(白色底纹)。

动态特征

 速度:Vmax = 5 m/s
加速度:amax =  500m/(s^2)
(Fcomb > 2.8*Fpr :amax = 50 (m/s^2))

润滑提示:进行了初始滑润

提示:适合所有SNS滚珠导轨

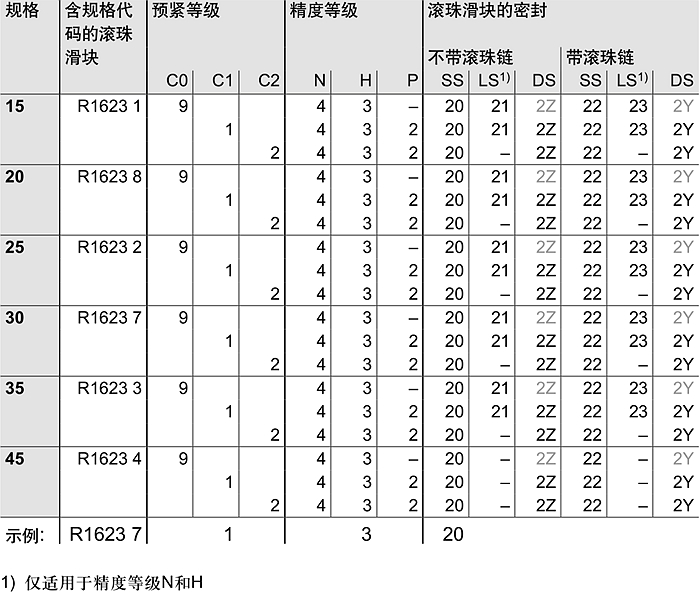

选项和部件号


预紧等级:     C0 = 无预紧      C1 = 预紧2%C     C2 = 预紧8%C
       密封:     SS = 标准密封     LS = 低摩擦密封     DS = 双唇密封


选项说明:含规格代码的滚珠滑块----滚珠滑块类型R1623 7中的R1623是类型,7是规格

订购示例
选项:
---滚珠滑块SLS
---规格30
---预紧等级C1
---精度等级H
---带标准密封,不带滚珠链

    部件号:R1623 713 20


如有疑惑的,欢迎致电创威达咨询!



R162311422 R162311322 R162311222 R162381422 R162381322 R162381222
R162321422 R162321322 R162321222 R162371422 R162371322 R162371222
R162331422 R162331322 R162331222




可供货的滚珠滑块的类型代码

示例:  SLS = 窄型 标准长 标准高如右图  。

德国Rexroth力士乐标准钢制SLSR1623滑块,适合从滑块上面螺栓安装,承受能力极高,适用于横向空间受限的作业环境。

注:
F:法兰型 S:窄型
N:标准长 L:长 K:短

S:标准高 H:高 N:矮



客户可以根据下面配件的说明选购自己的配件






精度等级及其公差

力士乐滚珠导轨导向系统的滚珠滑块共分为六个精度等级。













采用精密加工,可以毫无问题进行互换

力士乐生产的滚珠导轨及滑块具有很高的精度,尤其是在与滚珠接触的滚道区域,每个元件可以随时互换。






工作时滚珠导轨导向系统的平行度误差P1

在无表面镀层的滚珠导轨导向系统的滑块中部测量的数据.












推荐的进度等级组合:德国Rexroth力士乐标准钢制SLS滚珠滑块间隔距离比较大,行程比较长时推荐:滚珠导轨的精度等级高于滚珠滑块的精度等级。当Rexroth滚珠滑块间隔距离比较小,行程比较短时推荐滚珠滑块的精度等级高于滚珠导轨的精度等级。

运行精度选择标准: Rexroth滚珠滑块内完美的滚珠出入区域设计与 导轨上优化的安装孔间距,可以在保证极高的运行精度的同时,尽可能地降低波动。这些高精度导向系统适合于高精度切肖加工、测量技术、高精度扫描仪、电火花加工等应用。



对于要求低噪音等级的应用,力士乐推荐使用滚珠链。

力士乐滑块可以选配滚珠链(1)。滚珠链可以避免滚珠发生碰撞并确保顺畅运行,从而降低噪音水平。对于采用滚珠链链的R1623滑块,由于支承滚珠的数量减少。因此,额定载荷及转矩值有所下降。













德国Rexroth力士乐标准钢制SLS滚珠滑块材料应用最广泛的类型,由碳素钢制成价格经济,但没有耐腐蚀防护。不过,对于一般机械工程应用而言,大部分情况下已经足够。







 端面密封板(2)可以保护滚珠滑块内部防止污染颗粒物、碎屑和液体的入。另外,它还能阻止润滑剂的溢出。理想的密封唇边形状,使得产生的摩擦擦被降至最小。密封板可选黑色标准密封(SS),米色低摩擦密(LS)或者绿色双唇密封(DS)。







低摩擦密封(LS)

为了满足顺畅运行方面的特别要求,同同时又能减少润滑剂的溢出,专门研发了低摩擦密封。它由表面多孔的聚氨脂泡沫塑料制成,只有很小的摩擦。

标准密封(SS)

对于大多数应用而言,标准密封已经足够满足要求。标准摩捺具备良好的摩擦效果,同时能保证长的补充润滑周期。

双唇密封(DS)

对于导轨导向系统受到大量铁屑、木屑、金属加工液等物质侵蚀的应用,力士乐推荐选用双唇密封。双唇密封具备优异的刮刷效果,但摩擦力也更高,补充润滑周期也短一些。



---可与力士乐滚柱导轨导向系统以及力士乐的ELINE滚珠导轨导向系统相互兼容

---可选配无磨损的集成式感应测量系统

---多种配件可选

---加装件可以从滚珠滑块的上面或下面通过螺纹连接安装

---滑块中间有两安装孔用于附加螺栓固定,可提高系统在上提及側向载荷作用下的刚度

---端面安装螺纹孔用于安装各种附件

---所有载荷方向上都具很高的刚度,允许每根导轨上单滑块的应用

---集成式全密封

---高转矩承载能力
