钢制标准滚珠滑块

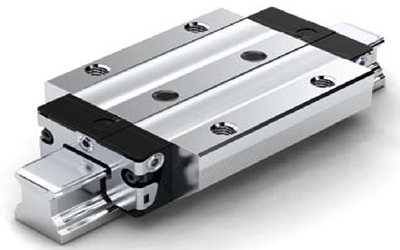

德国Rexroth导轨滑块FLS滚珠型

  • 产品品牌:德国力士乐(Rexroth)
  • 产品型号:FLS滚珠滑块
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:192 次
  • 在线客服:QQ交谈
  • 电话咨询:13537238390

PDF资料下载PDF资料下载产品介绍/参数

优势特点:德国Rexroth力士乐FLS滚珠滑块可与力士乐滚柱导轨导向系统以及力士乐的ELINE滚球导轨导向系统相互兼容.启威建议客户选购Rexroth力士乐滚珠滑块时选购带有滚珠链的。





1)尺寸H2带防护带

2)尺寸H2带防护带


3)不带滚珠链的滚珠滑块的额定载荷和转矩。带滚珠链的滚珠滑块的额定载荷和转矩来电咨询
额定动载荷和额定动转矩是以100000米行程为基础确定的(根据ISO14728-1),但实际经常以50000米行程为基础。在此情况下,表格中的C、Mt和ML的值乘以1.26。



每个选项(灰色底纹)都会有相关的什 完整的部件号由各选项的相关代码纸成。码来表示(白色底纹)。

动态特征

 速度:Vmax = 5 m/s
加速度:amax =  500m/(s^2)
(Fcomb > 2.8*Fpr :amax = 50 (m/s^2))

润滑提示:进行了初始滑润

提示:适合所有SNS滚珠导轨

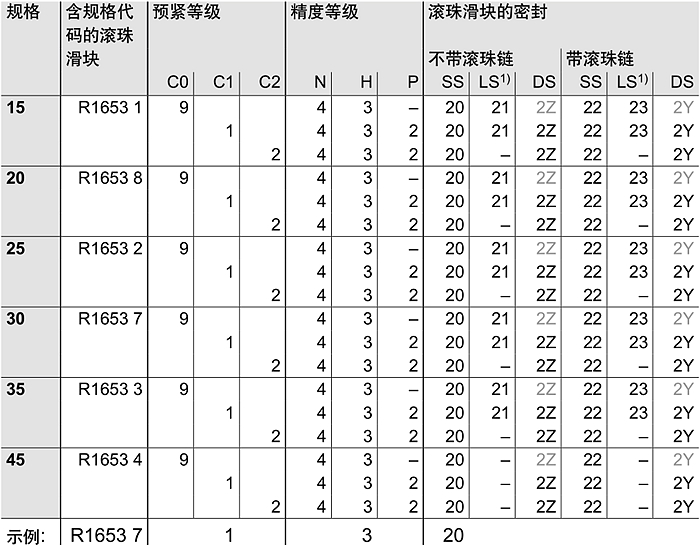

选项和部件号



订购示例
选项:
---滚珠滑块FLS
---规格30
---预紧等级C1
---精度等级H
---带标准密封,不带滚珠链
    部件号:R1653 713 20


如有疑惑或想了解的,欢迎致电创威达咨询!



 R165311422 R165311322 R165311222 R165381422 R165381322 R165381222
R165321422 R165321322 R165321222 R165371422 R165371322 R165371222
R165331422 R165331322 R165331222 R165341422 R165341322 R165341222




可供货的滚珠滑块的类型代码

示例:  FLS = 法兰型 长 标准高如右图  。

德国Rexroth力士乐标准钢制FLS R1653滑块,适合从滑块上面或下面螺栓安装,承受能力强,适用于H很高刚度要求作业环境。

注:
F:法兰型 S:窄型
N:标准长 L:长 K:短
S:标准高 H:高 N:矮




预紧等级定义


预紧力基于各具体款式滑块的额定动载荷C                              示例 :
                                                                                                  --滚珠滑块FLSR165331420
                                                                                                  --简紧等级C1
                                                                                                  --额定动载荷C=41900N

                                                                                                 计算

                                                                                                 C1=2%C
                                                                                                      =838N

                                                                                                 该滚珠滑块以838N的的内部预紧力Fp安装

预紧等级选择


对于间隙式
德国Rexroth力士乐FLS滚珠滑块(预紧等级C0),在FLS滚珠滑块和导轨之间存在一个1至
10pm的间隙。在使用两根导轨,并在每根滑块上使用两个以上滑块时,这个间隙被平行度误差所平衡。

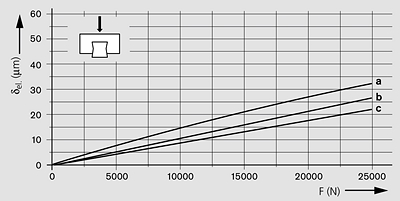

取决于预紧等级和滑块的弹性变形

示例如右图

滚珠滑块FLS
法兰型 长 标准高
规格35:
a)滚珠滑块R1653 31.20
   (顶紧等级C1:2%C)
b)滚珠滑块R1653 32.20
   (预紧等级C2:8%C)
c)滚珠滑块R1653 33.20
   (紧等级C3:13%C)



精度等级及其公差

力乐士滚珠导轨导向系统的滚珠滑块共分为六个精度等级。而滚珠导轨则分为五个精度等级。











采用精密加工,可以毫无问题进行互换

力士乐生产的滚珠导轨及滑块具有很高的精度,尤其是在与滚珠接触的滚道区域,每个元件可以随时互换。






工作时滚珠导轨导向系统的平行度误差P1

在无表面镀层的滚珠导轨导向系统的滑块中部测量的数据

对于镀有硬铬的 Resist CR滚珠导轨,相应的数值最多会增加2um








推荐的进度等级组合:德国Rexroth力乐士FLS滚珠滑块间隔距离比较大,行程比较长时推荐:滚珠导轨的精度等级高于滚珠滑块的橢度等级。 当滚珠滑块间隔距离比较小,行程比较短时推荐滚珠滑块的精度等级高于滚珠导轨的精度等级。

运行精度选择标准: Rexroth滚珠滑块内完美的滚珠出入区域设计与 导轨上优化的安装孔间距,可以在保证极高的运行精度的同时,尽可能地降低波动。这些高精度导向系统适合于高精度切肖加工、测量技术、高精度扫描仪、电火花加工等应用。




对于要求低噪音等级的应用,力士乐推荐使用滚珠链。

力乐士滑块可以选配滚珠链(1)。滚珠链可以避免滚珠发生碰撞并确保顺畅运行,从而降低噪音水平。对于采用滚珠链链的滚珠滑块,由于支承滚珠的数量减少。因此,额定载荷及转矩值有所下降。













应用最广泛的类型,由碳素钢制成价格经济,但没有耐腐蚀防护。不过,对于一般机械工程应用而言,大部分情况下已经足够。
