钢制标准滚珠导轨

德国力士乐配用防护带和防护带扣的SNS导轨

  • 产品品牌:德国力士乐(Rexroth)
  • 产品型号:R1605.3
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:321 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:德国力士乐配用防护带和防护带扣的SNS导轨系统是由许多的零件所组成的,它们的存在对导轨起到了很大的作用,当一些元件发生故障时,我们可以把导轨拆卸掉,分开来调试,这样可以保证调试其他元件的时候不会把导轨也弄坏。

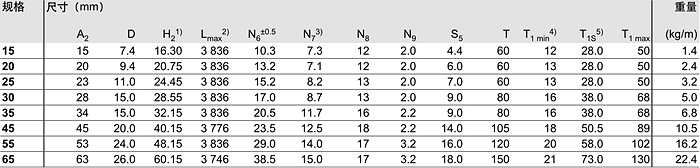

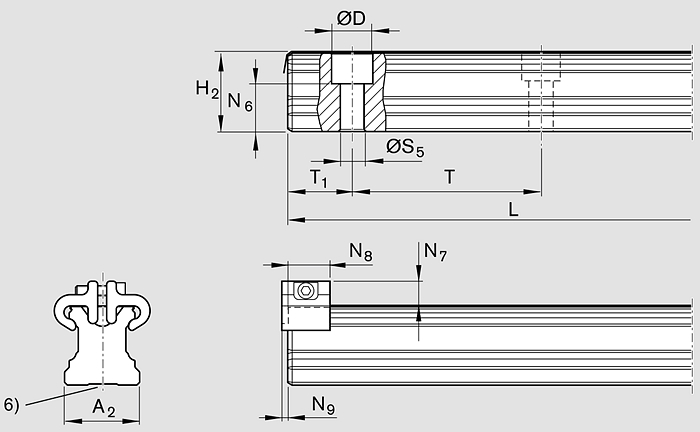

1)尺寸H2带防护带
  规格15:带0.1mm厚的防护带
  规格20-30:带0.2mm厚的防护带
  规格35-65:带0.3mm厚的防护带

2)对于规格20-45,精度等级N,H和P的滚珠导轨,单段供货长度
  规格20-25:最长可达5816mm
  规格30-35:最最长可达5836mm
  规格45:最最长可达5771mm

3)N7为带防护带的尺寸。

4)如果端部尺寸小于T1min,则力士乐直线导轨端面不能加工螺纹孔。防护带固定来电咨询。

5)推荐:首选尺寸T1s,公差±0.75。

6)由于加工原因,导轨的底面可能是平的(没有底槽)。







选项和部件号

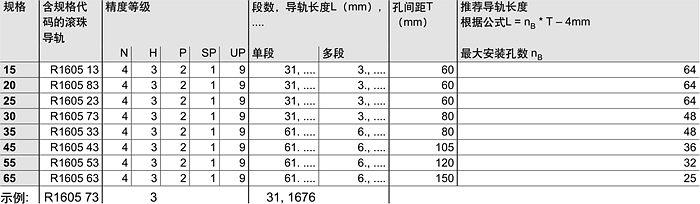

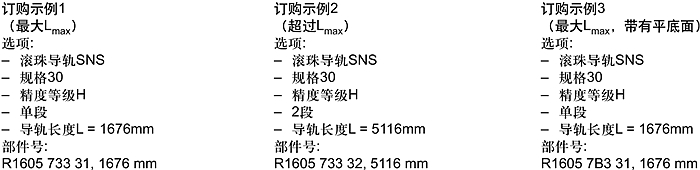

R160513431,1676mm R160513331,1676mm  R160513231,1676mm R160513131,1676mm R160513931,1676mm
R160583431,1676mm R160583331,1676mm  R160583231,1676mm R160583131,1676mm R160583931,1676mm
R160523431,1676mm R160523331,1676mm  R160523231,1676mm R160523131,1676mm R160523931,1676mm
R160573431,1676mm R160573331,1676mm  R160573231,1676mm R160573131,1676mm R160573931,1676mm
R160533431,1676mm R160533331,1676mm  R160533231,1676mm R160533131,1676mm R160533931,1676mm
R160543431,1676mm R160543331,1676mm  R160543231,1676mm R160543131,1676mm R160543931,1676mm
R160553431,1676mm R160553331,1676mm  R160553231,1676mm R160553131,1676mm R160553931,1676mm
R160563431,1676mm R160563331,1676mm  R160563231,1676mm R160563131,1676mm R160563931,1676mm




可供货的滚珠滑块的类型代码

德国力士乐配用防护带和防护带扣的SNS导轨R1605.3从上面安装,配有用符DNEN10088要求的耐腐蚀弹簧钢制成的防护带以及铝制防护带扣 (导轨端面无安装螺纹孔)。




注:带有平底面的力士乐直线导轨R1605.B适用于矿物铸件安装面。供货产品:规格25-45,精度等级P和SP,请询问。



精度等级及其公差

力士乐直线导轨导向系统的SNS导轨共分为五个精度等级。








采用精密加工,可以毫无问题进行互换

力士乐生产的滚珠导轨及滑块具有很高的精度,尤其是在与滚珠接触的滚道区域,每个元件可以随时互换。


钢制材质的滚珠导轨导向系统



工作时滚珠导轨导向系统的平行度误差P1

在无表面镀层的滚珠导轨导向系统的滑块中部测量的数据.







    1、承载能力强。滚动直线导轨副具有较好的承载性能,可以承受不同方向的力和力矩载荷,如承受上下左右方向的力,以及颠簸力矩、摇动力矩和摆动力矩。此,具有很好的载荷适应性。在设计制造中加以适当的预加载荷可以增加阻尼,以提高抗振性,同时可以消除高频振动现象。而滑动导轨在平行接触面方向可承受的侧向负荷较小,易造成机床运行精度不良。

    2、定位精度高。滚动直线导轨的运动借助钢球滚动实现,导轨副摩擦阻力小,动静摩擦阻力差值小,低速时不易产生爬行。重复定位精度高,适合作频繁启动或换向的运 动部件。可将机床定位精度设定到超微米级。同时根据需要,适当增加预载荷,确保钢球不发生滑动,实现平稳运动,减小了运动的冲击和振动。

    3、磨损小。对于力士乐直线导轨面的流体润滑,由于油膜的浮动,产生的运动精度误差是没法避免的。在绝大多数的情况下,流体润滑只限于边界区域,由金属接触而产生的直接 摩擦是无法避免的,在这种摩擦中,大量的能量以摩擦损耗被浪费掉了。与之相反,滚动接触由于摩擦耗能小,滚动面的摩擦损耗也相应减少,故能使滚动直线导轨 系统长期处于高精度状态。同时,由于使用润滑油也很少,这使得在机床的润滑系统设计及使用维护方面都变的非常容易。
