耐腐蚀滚珠导轨

德国力士乐从下面安装的耐腐蚀的Resist CR SNS导轨

  • 产品品牌:德国力士乐(Rexroth)
  • 产品型号:R1647.0
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:263 次
  • 在线客服:QQ交谈
  • 电话咨询:13537238390

产品介绍/参数

优势特点:德国力士乐从下面安装的耐腐蚀的Resist CR SNS导轨的防护装置用来防止切屑、灰尘等脏物落到导轨面上,以免导轨擦伤、生锈和过早磨损。为此,可在动导轨的端部安装刮板、采用各种各样的防护罩或使导轨不外露等办法。







1)尺寸H2带防护带

2)对于规格20-45,精度等级N,H和P的滚珠导轨,单段供货长度
  规格20-25:最长可达5816mm
  规格30-35:最最长可达5836mm
  规格45:最最长可达5771mm

3)推荐:首选尺寸T1s,公差±0.75。

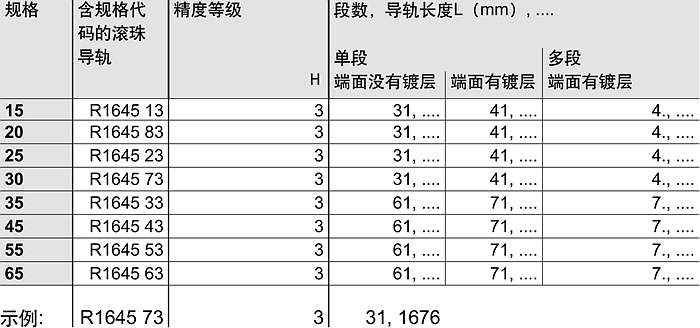

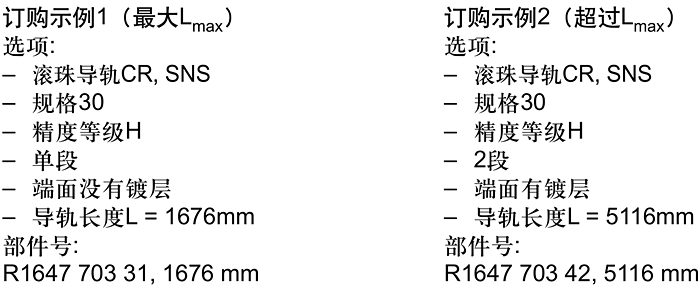

选项和部件号






R164710331,1676mm R164780331,1676mm  R164720331,1676mm  R164770331,1676mm
R164730331,1676mm R164740331,1676mm  R164750331,1676mm  R164760331,1676mm



可供货的滚珠滑块的类型代码

德国力士乐配用塑料端盖的耐腐蚀的Resist CR SNS导轨R1647.0从下面面用螺栓安装,表面带颜色亚光耐腐蚀硬铬镀层







精度等级及其公差

力士乐直线导轨导向系统的SNS导轨共分为五个精度等级。








采用精密加工,可以毫无问题进行互换

力士乐生产的滚珠导轨及滑块具有很高的精度,尤其是在与滚珠接触的滚道区域,每个元件可以随时互换。


钢制材质的滚珠导轨导向系统



工作时滚珠导轨导向系统的平行度误差P1

在无表面镀层的滚珠导轨导向系统的滑块中部测量的数据.







 直线导轨的装配方式:

  1、水平安装的方法

   标准水平安装是最简单的装配方式。在受到冲击和震动时能够维持高精度和高精确性。并且安装方便,便于设备以及上银导轨的拆卸,清晰,维修等。

①水平压力固定  这是解决冲击震动最简单的应用方法
②螺钉固定  当我们安装受到空间限制时,采用螺钉固定,在需要的时候可增加螺钉数量。
③锥形块固定  因锥形块的角度问题会产生水平压力
④销钉固定,我们一般是不采用这种方式,一般情况下,导轨的安装由螺丝固定就好了。销钉安装的话,对后期维修以及清洗,有很大的困难。

   2、垂直安装

    一般垂直安装也是要用螺丝固定,但是不好运行水平压力来进行上银导轨的平行度,安装螺丝时,可能因为受力不均匀,导致2条平行使用的导轨总高度公差比较大,对设备精度造成影响。然后因为垂直的受力点不一样,这样会造成上银导轨容易损坏,而且对于负载力不好计算。可能因为负载的问题,导致导轨损坏。
