钢制超级滚珠滑块

德国Rexroth力士乐钢制超级滚珠滑块SKS

  • 产品品牌:德国力士乐(Rexroth)
  • 产品型号:SKS窄型R1662
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:413 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:德国Rexroth力士乐钢制超级滚珠滑块SKS属于高质量的产品。仿品不可能做到TBI那种精度,多次抽查检验正品与仿品精度对比。







1)尺寸H2带防护带

2)尺寸H2带防护带


3)不带滚珠链的滚珠滑块的额定载荷和转矩。带滚珠链的滚珠滑块的额定载荷和转矩来电咨询。
额定动载荷和额定动转矩是以100000米行程为基础确定的(根据ISO14728-1),但实际经常以50000米行程为基础。在此情况下,表格中的C、Mt和ML的值乘以1.26。



每个选项(灰色底纹)都会有相关的什 完整的部件号由各选项的相关代码纸成。码来表示(白色底纹)。



动态特征

 速度:Vmax = 5 m/s
加速度:amax =  500m/(s^2)
(Fcomb > 2.8*Fpr :amax = 50 (m/s^2))

润滑提示:进行了初始滑润

提示:适合所有SNS滚珠导轨

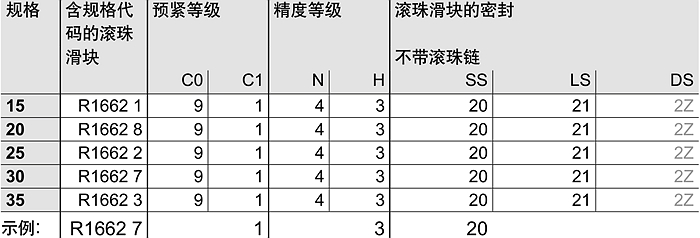

选项和部件号



预紧等级:     C0 = 无预紧      C1 = 预紧2%C     C2 = 预紧8%C
       密封:     SS = 标准密封     LS = 低摩擦密封     DS = 双唇密封


选项说明:含规格代码的滚珠滑块----滚珠滑块类型R1662 7中的R1662是类型,7是规格

订购示例
选项:
---滚珠滑块SKS
---规格30
---预紧等级C1
---精度等级H
---带标准密封,不带滚珠链

    部件号:R1662 713 20




R166211420  R166211320 R166281420  R166281320 R166221420  R166221320 R166271420  R166271320 R166231420  R166231320





如上图滑块故障自动调整

带有自动调整功能的力士乐超级滚珠滑块能自动补偿最大10'的同轴误差。

不会因边缘挤压而出现额定载荷下降的情况。钢制衬层中间支承区可作为摆动效应的支点。因此,滚珠滑块和滚珠导轨之间的轻微同轴误差将不再是问题。同样,加工误差、安装误差以及导轨弯曲都将被自动补偿。

自动调整功能确保滚珠顺畅的进入承载区,并保证负载在整排滚珠上的均匀分布。

结果

极为顺畅的运行与相当长的使用寿命。

在一根滚珠导轨上配两个超级滚珠滑块,可实现具有高承载能力的无倾覆的滚珠导轨导向系统,尤其适用于搬运应用。



可供货的滚珠滑块的类型代码

示例:  SKS = 窄型 短 标准高如右图  。

德国Rexroth力士乐SKS钢制超级滚珠R1662滑块,适合从滑块上面螺栓安装,承受能力中等,适用于横向及纵向空间受限的作业环境。

注:
F:法兰型 S:窄型
N:标准长 L:长 K:短
S:标准高 H:高 N:矮




客户可以根据下面配件的说明选购自己的配件






精度等级及其公差

力士乐直线导轨导向系统的滚珠滑块共分为六个精度等级。












采用精密加工,可以毫无问题进行互换

力士乐生产的滚珠导轨及滑块具有很高的精度,尤其是在与滚珠接触的滚道区域,每个元件可以随时互换。






工作时滚珠导轨导向系统的平行度误差P1

在无表面镀层的滚珠导轨导向系统的滑块中部测量的数据.











推荐的进度等级组合:德国Rexroth力士乐钢制超级滚珠滑块SKS间隔距离比较大,行程比较长时推荐:滚珠导轨的精度等级高于滚珠滑块的精度等级。当Rexroth滚珠滑块间隔距离比较小,行程比较短时推荐滚珠滑块的精度等级高于滚珠导轨的精度等级。

运行精度选择标准: Rexroth滚珠滑块内完美的滚珠出入区域设计与力士乐导轨上优化的安装孔间距,可以在保证极高的运行精度的同时,尽可能地降低波动。这些高精度导向系统适合于高精度切肖加工、测量技术、高精度扫描仪、电火花加工等应用。



对于要求低噪音等级的应用,创威达推荐使用滚珠链。

R1662滑块可以选配滚珠链(1)。滚珠链可以避免滚珠发生碰撞并确保顺畅运行,从而降低噪音水平。对于采用滚珠链链的R1662滑块,由于支承滚珠的数量减少。因此,额定载荷及转矩值有所下降。








德国Rexroth力士乐钢制超级滚珠滑块SKS材料应用最广泛的类型,由碳素钢制成价格经济,但没有耐腐蚀防护。不过,对于一般机械工程应用而言,大部分情况下已经足够。







 端面密封板(2)可以保护滚珠滑块内部防止污染颗粒物、碎屑和液体的入。另外,它还能阻止润滑剂的溢出。理想的密封唇边形状,使得产生的摩擦擦被降至最小。密封板可选黑色标准密封(SS),米色低摩擦密(LS)或者绿色双唇密封(DS)。







低摩擦密封(LS)

为了满足顺畅运行方面的特别要求,同同时又能减少润滑剂的溢出,专门研发了低摩擦密封。它由表面多孔的聚氨脂泡沫塑料制成,只有很小的摩擦。

标准密封(SS)

对于大多数应用而言,标准密封已经足够满足要求。标准摩捺具备良好的摩擦效果,同时能保证长的补充润滑周期。

双唇密封(DS)

对于力士乐直线导轨导向系统受到大量铁屑、木屑、金属加工液等物质侵蚀的应用,力士乐推荐选用双唇密封。双唇密封具备优异的刮刷效果,但摩擦力也更高,补充润滑周期也短一些。



---优化的滚珠循环和滚珠入口几何形状设计,运行顺畅

---低噪音,最佳的运行状态

---带有内置储油槽,最大程度降低油润滑系统的耗油量

---各个侧面上均有带金属螺纹的润滑接口

---滚珠滑块在交货前已经进行了初始润滑

---无限的互换性;同一精度等级内不同款式的滚珠滑块和导轨可任意组合

---在两个平面内自动补偿10”的同轴误差

---特别紧凑的结构形式

---在四个主要承载方向上具有相同的承载能力

---允许安装平面有较大的平行度和高度偏差
