优势特点：德国Rexroth力士乐钢制高精度SNH滚珠滑块考虑到往复的运动可能产生的振动和冲击，选择副间隙可能产生的振动和冲击，选择负间隙，就能够对使用寿命和精度产生良好的影响。
1)尺寸H2带防护带
2)尺寸H2带防护带
3)不带滚珠链的滚珠滑块的额定载荷和转矩。带滚珠链的滚珠滑块的额定载荷和转矩来电咨询。
额定动载荷和额定动转矩是以100000米行程为基础确定的(根据ISO14728-1)，但实际经常以50000米行程为基础。在此情况下，表格中的C、Mt和ML的值乘以1.26。
每个选项(灰色底纹)都会有相关的什 完整的部件号由各选项的相关代码纸成。码来表示(白色底纹)。
动态特征
速度：Vmax = 5 m/s
加速度：amax = 500m/(s^2)
（Fcomb > 2.8*Fpr :amax = 50 (m/s^2)）
润滑提示：进行了初始滑润
提示：适合所有SNS滚珠导轨

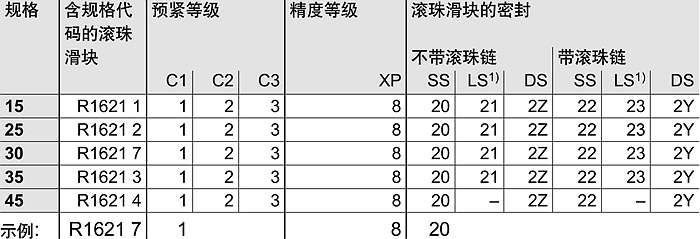

选项和部件号
预紧等级： C0 = 无预紧 C1 = 预紧2%C C2 = 预紧8%C
密封： SS = 标准密封 LS = 低摩擦密封 DS = 双唇密封
选项说明：含规格代码的滚珠滑块----滚珠滑块类型R1621 7中的R1621是类型，7是规格。
订购示例
选项：
---滚珠滑块SNH
---规格30
---预紧等级C1
---精度等级XP
---带标准密封，不带滚珠链
部件号：R1621 718 20
R162111822 R162121822 R162171822 R162131822 R162141822
钢制高精度的滚珠滑块比普通滚珠滑块突出的优异性能表现为
一、极高的运行精度
普通滚珠滑块影响运运行精度的因素：
1.固定导轨的安装面的加工精度。
2.导轨接触面与滚珠运行轨道之间的平行度误差。
3.导轨安装螺栓对导轨造成的弹性变形 。
4.滚珠出入承载区引起的精度波动。
高精度滑块运行精度优化 ：
针对因素1尽可能地提高固定滚珠导轨的安装面的加工精度(不在力士乐控制范之内)
针对因素2选用合适的精度等级的导轨，可以减少偏差
针对因素3降低拧紧力矩。安装螺栓的拧紧力矩所产生的影响呈比例关系。如果拧紧力矩减小，那么，导轨材料所受到的挤压变形也就会缓解。
针对因素4力士乐高精度滚珠滑块的具有专利的创新的入口区设计；这些精度偏差降至最低
影响摩擦力波动的主要因素是:
滚珠必须从非承载区域过渡到承载区域。由于采用全新设计，顺畅的滚珠入口区域使得摩擦力波动降至最低，这也实现了对线性传动
如下图规格35的Rexroth滚珠滑块在10000N外力作用下的摩擦力的对比情况
如下图规格35的Rexroth滚珠滑块在10000N外力作用下的摩擦力的对比情况
右上图可知高精度滚珠滑块显著降低摩擦波动
三、解决长/短滚珠入口区之间的矛盾
Rexroth滚珠滑块采用常规的滚珠入口时，其设计仅针对特定的负载点
1.滚珠通过滚珠循环滚道被导入到入口区的起始位置。
2.当Rexroth滚珠滑块(1)与力士乐滚珠导轨(3)之间的距离开始变得比滚珠的小的时侯，滚珠(2)开始受到脉动的负载(预紧力)的作用。
3.预紧力在入口区不断增大，并在承载区达到最大值。滚珠将力从滚珠滑块传导到滚珠导轨上。
4.由于实际的运动学及几何条件，滚珠与滚珠之间会拉开一段距离。
高精度滑块滚珠入口优化
高精度滚珠滑块采用全新的滚珠入口区设计。钢钢制衬层的末端部分并没有支承在滑块体上，因而可以进行弹性变形。这样滚珠入口区能够根据滑块当前的实际载荷情况进行调节。滚珠非常顺畅的进入承载区，亦即没有任何载荷脉动。
1.滚珠(4)通过滚珠循环滚道被导入到入口区的起始位置。
2.滚珠(5)可以在不承受任何负荷的情况下滚入
3.滚珠(6)会使得钢制衬层末端发生弹性变形。此变形是滚珠自身柔量与钢衬非支撑末端的柔量之和
4.当钢制衬层和力士乐滚珠导轨之间的间隔距离小于滚珠的直径时，滚珠将会受到缓慢且均匀的负荷(顶紧力)的作用。
5.预紧力将会均匀增大，直至滚珠(7)达到其最大预紧力为止。
可供货的滚珠滑块的类型代码
示例: SNH = 窄型 标准长 高 如右图 。
德国Rexroth力士乐SNH钢制高精度R1621滑块，比SNS刚度更高，承受能力高，适用于横向空间受限并刚度要求高的作业环境。
注：
F:法兰型 S：窄型
N:标准长 L:长 K:短
客户可以根据下面配件的说明选购自己的配件
存放导轨滑块时请确定涂上防锈油封入指定封套中,并水平放置,且避免高低温及高度潮湿的环境。使用环境温度请勿超过80℃，瞬时温度请勿超过100℃。
（1）滑块和滑轨在倾斜后可能因本身重量而落下，请小心注意。
（2）敲击或摔落滑轨，即使外观看不出破损，但可能造成功能上的损失，请小心注意。
（3）请勿自行分解滑块，因可能导致异物进入或对组装精度造成不利影响。
（4）导轨要放在常温的房间里。
（5）导轨上面要刷一些防锈油。
（6）为了防止挥发油脂，外面最后要包上一层薄膜。
（7）不要堆放在下面，要放在一个物件上。
