钢制高精度滚珠滑块

德国Rexroth力士乐钢制高精度SLH滚珠滑块

  • 产品品牌:德国力士乐(Rexroth)
  • 产品型号:SLH窄型R1624
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:269 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:德国Rexroth力士乐钢制高精度SLH滚珠滑块直线运动系统的意思轨道和轴的表面可以因防锈或审美之目的进行表面处理。如果粉尘及其他异物进入将导致异常磨损并缩短使用寿命因而必须防止异物进入系统。







1)尺寸H2带防护带

2)尺寸H2带防护带


3)不带滚珠链的滚珠滑块的额定载荷和转矩。带滚珠链的滚珠滑块的额定载荷和转矩来电咨询。
额定动载荷和额定动转矩是以100000米行程为基础确定的(根据ISO14728-1),但实际经常以50000米行程为基础。在此情况下,表格中的C、Mt和ML的值乘以1.26。



每个选项(灰色底纹)都会有相关的什 完整的部件号由各选项的相关代码纸成。码来表示(白色底纹)。



动态特征

 速度:Vmax = 5 m/s
加速度:amax =  500m/(s^2)
(Fcomb > 2.8*Fpr :amax = 50 (m/s^2))

润滑提示:进行了初始滑润

提示:适合所有SNS滚珠导轨

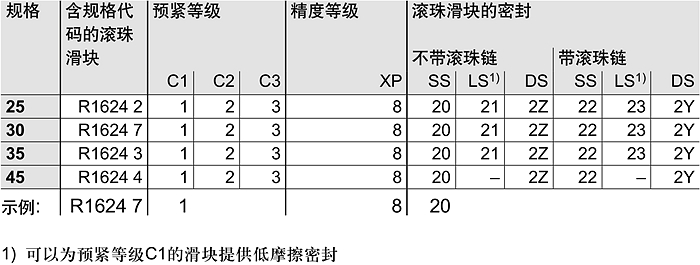

选项和部件号



预紧等级:     C0 = 无预紧      C1 = 预紧2%C     C2 = 预紧8%C
       密封:     SS = 标准密封     LS = 低摩擦密封     DS = 双唇密封


选项说明:含规格代码的滚珠滑块----滚珠滑块类型R1624 7中的R1624是类型,7是规格

订购示例
选项:
---滚珠滑块SLS
---规格30
---预紧等级C1
---精度等级XP
---带标准密封,不带滚珠链

    部件号:R1624 718 20



  R162421822  R162471822  R162431822  R162441822



钢制高精度的滚珠滑块比普通滚珠滑块突出的优异性能表现为

一、极高的运行精度


普通滚珠滑块影响运运行精度的因素:

1.固定导轨的安装面的加工精度。

2.导轨接触面与滚珠运行轨道之间的平行度误差。

3.导轨安装螺栓对导轨造成的弹性变形 。

4.滚珠出入承载区引起的精度波动。

高精度滑块运行精度优化 :

针对因素1尽可能地提高固定滚珠导轨的安装面的加工精度(不在力士乐控制范之内)

针对因素2选用合适的精度等级的导轨,可以减少偏差

针对因素3降低拧紧力矩。安装螺栓的拧紧力矩所产生的影响呈比例关系。如果拧紧力矩减小,那么,导轨材料所受到的挤压变形也就会缓解。

针对因素4力士乐高精度滚珠滑块的具有专利的创新的入口区设计;这些精度偏差降至最低


二、最小的摩擦波动

影响摩擦力波动的主要因素是:

滚珠必须从非承载区域过渡到承载区域。由于采用全新设计,顺畅的滚珠入口区域使得摩擦力波动降至最低,这也实现了对线性传动

如下图规格35的
Rexroth滚珠滑块在10000N外力作用下的摩擦力的对比情况



右上图可知高精度滚珠滑块显著降低摩擦波动


三、解决长/短滚珠入口区之间的矛盾


Rexroth滚珠滑块采用常规的滚珠入口时,其设计仅针对特定的负载点



1.滚珠通过滚珠循环滚道被导入到入口区的起始位置。

2.当Rexroth滚珠滑块(1)与力士乐滚珠导轨(3)之间的距离开始变得比滚珠的小的时侯,滚珠(2)开始受到脉动的负载(预紧力)的作用。

3.预紧力在入口区不断增大,并在承载区达到最大值。滚珠将力从滚珠滑块传导到滚珠导轨上。

4.由于实际的运动学及几何条件,滚珠与滚珠之间会拉开一段距离。


高精度滑块滚珠入口优化

高精度滚珠滑块采用全新的滚珠入口区设计。钢钢制衬层的末端部分并没有支承在滑块体上,因而可以进行弹性变形。这样滚珠入口区能够根据滑块当前的实际载荷情况进行调节。滚珠非常顺畅的进入承载区,亦即没有任何载荷脉动。



1.滚珠(4)通过滚珠循环滚道被导入到入口区的起始位置。

2.滚珠(5)可以在不承受任何负荷的情况下滚入

3.滚珠(6)会使得钢制衬层末端发生弹性变形。此变形是滚珠自身柔量与钢衬非支撑末端的柔量之和

4.当钢制衬层和力士乐滚珠导轨之间的间隔距离小于滚珠的直径时,滚珠将会受到缓慢且均匀的负荷(顶紧力)的作用。

5.预紧力将会均匀增大,直至滚珠(7)达到其最大预紧力为止。



可供货的滚珠滑块的类型代码

示例: SLH = 窄型 长 高 如右图  。

德国Rexroth力士乐SLH钢制高精度R1624滑块,比SLS的刚度更高,承受能力极高,适用于横向空间受限并刚度要求高的作业环境。

注:
F:法兰型 S:窄型
N:标准长 L:长 K:短
S:标准高 H:高 N:矮




客户可以根据下面配件的说明选购自己的配件





---带预紧的O型布置,实现最佳的系统刚性

---端面安装螺纹孔用于安装各种附件

---可与力士乐滚柱导轨导向系统以及力士乐的ELINE滚珠导轨导向系统相互兼容


---所有载荷方向上都具很高的刚度,允许每根导轨上单滑块的应用

---可选配无磨损的集成式感应测量系统
