钢制高速滚珠滑块

德国Rexroth力士乐钢制高速SNS滚珠滑块

  • 产品品牌:德国力士乐(Rexroth)
  • 产品型号:SNS法兰型R2011
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:290 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:德国Rexroth力士乐钢制高速SNS滚珠滑块用胶质修补剂涂覆在磨损导轨的表面,按照修补剂的重量比值将其均匀混合好后覆在导轨面上,使胶层充分与导轨接触,同时要排除导轨内部的空隙,并使导轨在室内固化24小时,使胶体完全固化即可。

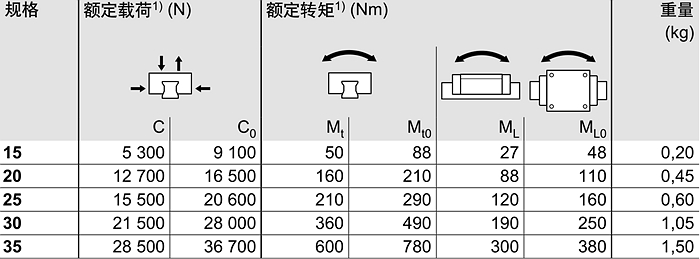

1)不带滚珠链的滚珠滑块的额定载荷和转矩。
额定动载荷和额定动转矩是以100000米行程为基础确定的(根据ISO14728-1),但实际经常以50000米行程为基础。在此情况下,表格中的C、Mt和ML的值乘以1.26。



每个选项(灰色底纹)都会有相关的什 完整的部件号由各选项的相关代码纸成。码来表示(白色底纹)。

动态特征

 速度:Vmax = 10m/s
加速度:amax =  500m/(s^2)
(Fcomb > 2.8*Fpr :amax = 50 (m/s^2))

润滑提示:进行了初始滑润

提示:适合所有SNS滚珠导轨

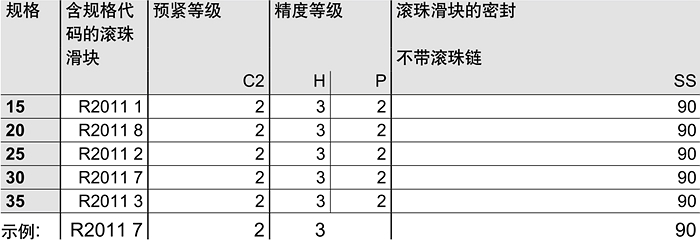

选项和部件号



预紧等级:     C0 = 无预紧      C1 = 预紧2%C     C2 = 预紧8%C
       密封:     SS = 标准密封     LS = 低摩擦密封     DS = 双唇密封 (详细情况请下拉见密封选项)


选项说明:含规格代码的滚珠滑块----滚珠滑块类型R2011 7中的R2011是类型,7是规格

订购示例
选项:
---滚珠滑块SNS
---规格30
---预紧等级C2
---精度等级H
---带标准密封,不带滚珠链

    部件号:R2011 723 90




R201112390 R201112290  R201182390 R201182290 R201122390 R201122290 R201172390 R201172290 R201132390 R201132290



可供货的滚珠滑块的类型代码

示例:  SNS = 窄型 标准长 标准高 如右图  。

德国Rexroth力士乐SNS钢制高精度R2011滑块,适合从滑块上面螺栓安装,承受能力高,适用于横向空间受限的作业环境。

注:
F:法兰型 S:窄型
N:标准长 L:长 K:短
S:标准高 H:高 N:矮




客户可以根据下面配件的说明选购自己的配件






精度等级及其公差

力士乐直线导轨导向系统的滚珠滑块共分为六个精度等级。












采用精密加工,可以毫无问题进行互换

力士乐生产的滚珠导轨及滑块具有很高的精度,尤其是在与滚珠接触的滚道区域,每个元件可以随时互换。






工作时滚珠导轨导向系统的平行度误差P1

在无表面镀层的滚珠导轨导向系统的滑块中部测量的数据.











推荐的进度等级组合:德国Rexroth力士乐钢制高速SNS滚珠滑块间隔距离比较大,行程比较长时推荐:滚珠导轨的精度等级高于滚珠滑块的精度等级。当Rexroth滚珠滑块间隔距离比较小,行程比较短时推荐滚珠滑块的精度等级高于滚珠导轨的精度等级。

运行精度选择标准: Rexroth滚珠滑块内完美的滚珠出入区域设计与力士乐导轨上优化的安装孔间距,可以在保证极高的运行精度的同时,尽可能地降低波动。这些高精度导向系统适合于高精度切肖加工、测量技术、高精度扫描仪、电火花加工等应用。



对于要求低噪音等级的应用,创威达推荐使用滚珠链。

R2011滑块可以选配滚珠链(1)。滚珠链可以避免滚珠发生碰撞并确保顺畅运行,从而降低噪音水平。对于采用滚珠链链的R2011滑块,由于支承滚珠的数量减少。因此,额定载荷及转矩值有所下降。








德国Rexroth力士乐钢制高速SNS滚珠滑块材料钢制制高速滚珠滑块与钢制标准滑块基本相同,但由陶瓷滚珠代替了原来的钢制滚珠。由于陶瓷滚珠的密度比钢制滚珠的低,即使在更高的许用速度下运行时,滚珠循环的返回区的作用力也保持不变。这样,即使在高达10m/S的速度下运行,也不会影响预期使用寿命。但与标准滑块相比,额定载荷及转矩有所降低。








 端面密封板(2)可以保护滚珠滑块内部防止污染颗粒物、碎屑和液体的入。另外,它还能阻止润滑剂的溢出。理想的密封唇边形状,使得产生的摩擦擦被降至最小。密封板可选黑色标准密封(SS),米色低摩擦密(LS)或者绿色双唇密封(DS)。







低摩擦密封(LS)

为了满足顺畅运行方面的特别要求,同同时又能减少润滑剂的溢出,专门研发了低摩擦密封。它由表面多孔的聚氨脂泡沫塑料制成,只有很小的摩擦。

标准密封(SS)

对于大多数应用而言,标准密封已经足够满足要求。标准摩捺具备良好的摩擦效果,同时能保证长的补充润滑周期。

双唇密封(DS)

对于力士乐直线导轨导向系统受到大量铁屑、木屑、金属加工液等物质侵蚀的应用,力士乐推荐选用双唇密封。双唇密封具备优异的刮刷效果,但摩擦力也更高,补充润滑周期也短一些。



---带有内置储油槽,最大程度降低油润滑系统的耗油量

---所有側面均有带金属螺纹的润滑接接口

---可与力士乐滚柱导轨导向系统以及力士乐的ELINE滚珠导轨导向系统相互兼容

---滑块中间有两安装孔用于附加螺栓固定,可提高系统在上提及側向载荷作用下的刚度

---端面安装螺纹孔用于安装各种附件
