Rexroth力士乐滑块

数控机床SKN系列-力士乐导轨滑块R1664 8

  • 产品品牌:德国力士乐(Rexroth)
  • 产品型号:R1664 8
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:477 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:数控机床SKN系列-力士乐导轨滑块R1664 8在钢轨一端固定钢丝,另一端通过滑轮吊一重锤,然后调整钢丝两端,使显微镜在钢轨两端时钢丝与镜头上的刻线重合。此时,钢丝在水平面内已是一理想直线,换句话说为一基准。






1)尺寸H2带防护带

2)尺寸H2带防护带



3)不带滚珠链的滚珠滑块的额定载荷和转矩。带滚珠链的滚珠滑块的额定载荷和转矩来电咨询
额定动载荷和额定动转矩是以100000米行程为基础确定的(根据ISO14728-1),但实际经常以50000米行程为基础。在此情况下,表格中的C、Mt和ML的值乘以1.26。



订购实例:

每个选项(灰色底纹)都会有相关的什 完整的部件号由各选项的相关代码纸成。码来表示(白色底纹)。

动态特征

 速度:Vmax = 5 m/s
加速度:amax =  500m/(s^2)
(Fcomb > 2.8*Fpr :amax = 50 (m/s^2))

润滑提示:进行了初始滑润

提示:适合所有SNS滚珠导轨

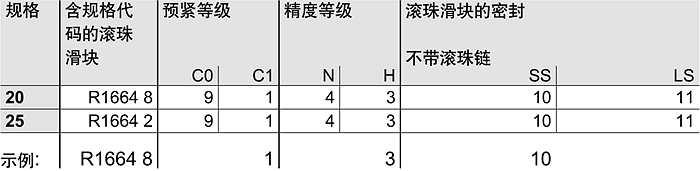

选项和部件号



预紧等级:     C0 = 无预紧      C1 = 预紧2%C
       密封:     SS = 标准密封     LS = 低摩擦密封     DS = 双唇密封

选项说明:含规格代码的滚珠滑块----滚珠滑块类型R1664 8中的R1664是类型,8是规格

订购示例

选项:
---滚珠滑块SNN
---规格20
---预紧等级C1
---精度等级H
---带标准密封,不带滚珠链

    部件号:R1664 813 10


款式:

可供货的滚珠滑块的类型代码

示例:  SKN = 窄型 短 矮 如右图  。

德国Rexroth力士乐标准钢制SKN滚珠滑块,比SKS的刚度要低没有在DIN645-1中定义,承受能力高,适用于高度方向的安装空间受限的作业环境。

注:
F:法兰型 S:窄型
N:标准长 L:长 K:短
S:标准高 H:高 N:矮


配件:

客户可以根据下面配件的说明选购自己的配件
