钢制高精度滚珠滑块

德国Rexroth力士乐钢制高精度FNS滚珠滑块

  • 产品品牌:德国力士乐(Rexroth)
  • 产品型号:FNS法兰型R1651
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:263 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:德国Rexroth力士乐钢制高精度FNS滚珠滑块力求固定元件和移动元件之间有最大的接触面积,这不但能提高系统的承载能力,而且系统能承受间歇切削或重力切削产生的冲击力,把作用力广泛扩散,扩大承受力的面积。







1)尺寸H2带防护带

2)尺寸H2带防护带


3)不带滚珠链的滚珠滑块的额定载荷和转矩。带滚珠链的滚珠滑块的额定载荷和转矩来电咨询。
额定动载荷和额定动转矩是以100000米行程为基础确定的(根据ISO14728-1),但实际经常以50000米行程为基础。在此情况下,表格中的C、Mt和ML的值乘以1.26。



每个选项(灰色底纹)都会有相关的什 完整的部件号由各选项的相关代码纸成。码来表示(白色底纹)。



动态特征

 速度:Vmax = 5 m/s
加速度:amax =  500m/(s^2)
(Fcomb > 2.8*Fpr :amax = 50 (m/s^2))

润滑提示:进行了初始滑润

提示:适合所有SNS滚珠导轨



选项和部件号



预紧等级:     C0 = 无预紧      C1 = 预紧2%C     C2 = 预紧8%C
       密封:     SS = 标准密封     LS = 低摩擦密封     DS = 双唇密封 (详细情况请下拉见密封选项)


选项说明:含规格代码的滚珠滑块----滚珠滑块类型R1651 7中的R1651是类型,7是规格

订购示例
选项:
---滚珠滑块FNS
---规格30
---预紧等级C1
---精度等级XP
---带标准密封,不带滚珠链

    部件号:R1651 718 20

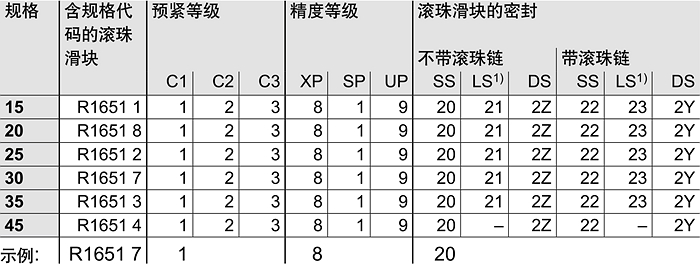

R165111822 R165111122 R165111922  R165181822 R165181122 R165181922 R165121822 R165121122 R165121922  R165171822 R165171122 R165171922 R165131822 R165131122 R165131922  R165141822 R165141122 R165141922



钢制高精度的滚珠滑块比普通滚珠滑块突出的优异性能表现为

一、极高的运行精度


普通滚珠滑块影响运运行精度的因素:

1.固定导轨的安装面的加工精度。

2.导轨接触面与滚珠运行轨道之间的平行度误差。

3.导轨安装螺栓对导轨造成的弹性变形 。

4.滚珠出入承载区引起的精度波动。

高精度滑块运行精度优化 :

针对因素1尽可能地提高固定滚珠导轨的安装面的加工精度(不在力士乐控制范之内)

针对因素2选用合适的精度等级的导轨,可以减少偏差

针对因素3降低拧紧力矩。安装螺栓的拧紧力矩所产生的影响呈比例关系。如果拧紧力矩减小,那么,导轨材料所受到的挤压变形也就会缓解。

针对因素4力士乐高精度滚珠滑块的具有专利的创新的入口区设计;这些精度偏差降至最低


二、最小的摩擦波动

影响摩擦力波动的主要因素是:

滚珠必须从非承载区域过渡到承载区域。由于采用全新设计,顺畅的滚珠入口区域使得摩擦力波动降至最低,这也实现了对线性传动

如下图规格35的

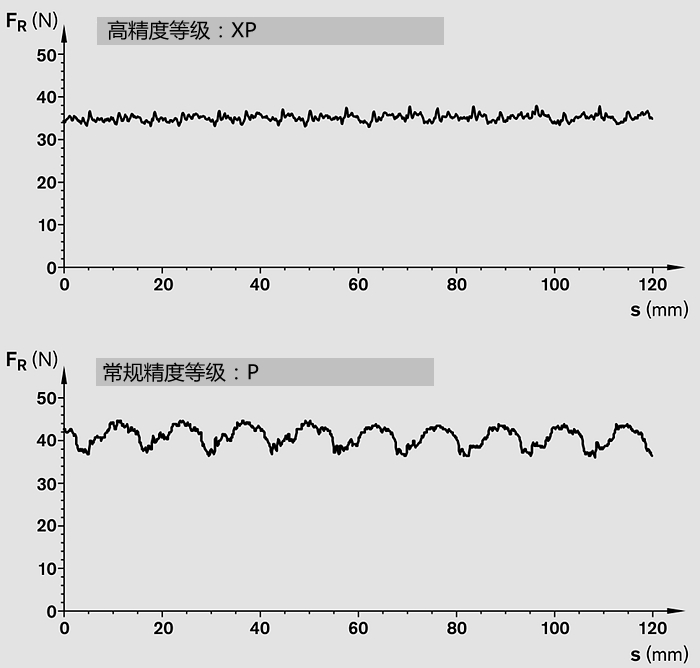

Rexroth滚珠滑块在10000N外力作用下的摩擦力的对比情况



右上图可知高精度滚珠滑块显著降低摩擦波动


三、解决长/短滚珠入口区之间的矛盾


Rexroth滚珠滑块采用常规的滚珠入口时,其设计仅针对特定的负载点

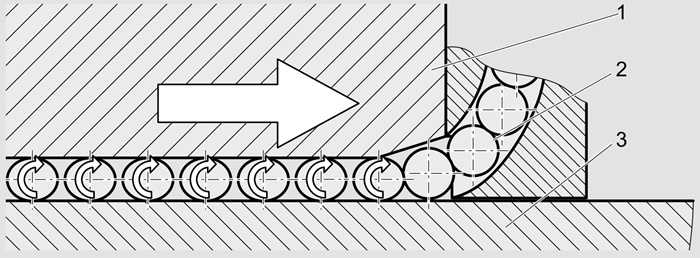

1.滚珠通过滚珠循环滚道被导入到入口区的起始位置。

2.当Rexroth滚珠滑块(1)与力士乐滚珠导轨(3)之间的距离开始变得比滚珠的小的时侯,滚珠(2)开始受到脉动的负载(预紧力)的作用。

3.预紧力在入口区不断增大,并在承载区达到最大值。滚珠将力从滚珠滑块传导到滚珠导轨上。

4.由于实际的运动学及几何条件,滚珠与滚珠之间会拉开一段距离。


高精度滑块滚珠入口优化

高精度滚珠滑块采用全新的滚珠入口区设计。钢钢制衬层的末端部分并没有支承在滑块体上,因而可以进行弹性变形。这样滚珠入口区能够根据滑块当前的实际载荷情况进行调节。滚珠非常顺畅的进入承载区,亦即没有任何载荷脉动。

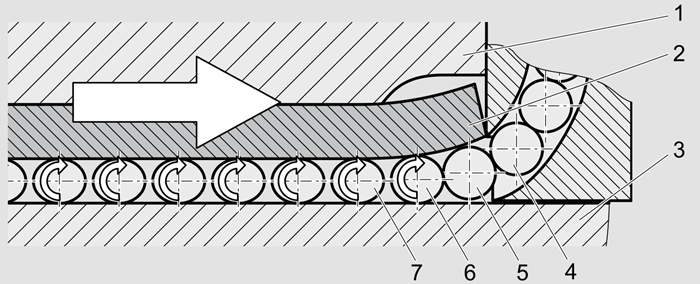

1.滚珠(4)通过滚珠循环滚道被导入到入口区的起始位置。

2.滚珠(5)可以在不承受任何负荷的情况下滚入

3.滚珠(6)会使得钢制衬层末端发生弹性变形。此变形是滚珠自身柔量与钢衬非支撑末端的柔量之和

4.当钢制衬层和力士乐滚珠导轨之间的间隔距离小于滚珠的直径时,滚珠将会受到缓慢且均匀的负荷(顶紧力)的作用。

5.预紧力将会均匀增大,直至滚珠(7)达到其最大预紧力为止。



可供货的滚珠滑块的类型代码

示例:  FNS = 法兰型 标准长 标准高 如右图  。

德国Rexroth力士乐FNS钢制高精度R1651滑块,适合从滑块上面或下面螺栓安装,承受能力强,适用于高刚度要求作业环境。

注:
F:法兰型 S:窄型
N:标准长 L:长 K:短
S:标准高 H:高 N:矮



客户可以根据下面配件的说明选购自己的配件






精度等级及其公差

力士乐直线导轨导向系统的滚珠滑块共分为六个精度等级。












采用精密加工,可以毫无问题进行互换

力士乐生产的滚珠导轨及滑块具有很高的精度,尤其是在与滚珠接触的滚道区域,每个元件可以随时互换。






工作时滚珠导轨导向系统的平行度误差P1

在无表面镀层的滚珠导轨导向系统的滑块中部测量的数据.











推荐的进度等级组合:德国Rexroth力士乐钢制高精度FNS滚珠滑块间隔距离比较大,行程比较长时推荐:滚珠导轨的精度等级高于滚珠滑块的精度等级。当Rexroth滚珠滑块间隔距离比较小,行程比较短时推荐滚珠滑块的精度等级高于滚珠导轨的精度等级。

运行精度选择标准: Rexroth滚珠滑块内完美的滚珠出入区域设计与力士乐导轨上优化的安装孔间距,可以在保证极高的运行精度的同时,尽可能地降低波动。这些高精度导向系统适合于高精度切肖加工、测量技术、高精度扫描仪、电火花加工等应用。



对于要求低噪音等级的应用,创威达推荐使用滚珠链。

R1651滑块可以选配滚珠链(1)。滚珠链可以避免滚珠发生碰撞并确保顺畅运行,从而降低噪音水平。对于采用滚珠链链的R1651滑块,由于支承滚珠的数量减少。因此,额定载荷及转矩值有所下降。








德国Rexroth力士乐钢制重载FNS滚珠滑块材料应用最广泛的类型,由碳素钢制成价格经济,但没有耐腐蚀防护。不过,对于一般机械工程应用而言,大部分情况下已经足够。







 端面密封板(2)可以保护滚珠滑块内部防止污染颗粒物、碎屑和液体的入。另外,它还能阻止润滑剂的溢出。理想的密封唇边形状,使得产生的摩擦擦被降至最小。密封板可选黑色标准密封(SS),米色低摩擦密(LS)或者绿色双唇密封(DS)。







低摩擦密封(LS)

为了满足顺畅运行方面的特别要求,同同时又能减少润滑剂的溢出,专门研发了低摩擦密封。它由表面多孔的聚氨脂泡沫塑料制成,只有很小的摩擦。

标准密封(SS)

对于大多数应用而言,标准密封已经足够满足要求。标准摩捺具备良好的摩擦效果,同时能保证长的补充润滑周期。

双唇密封(DS)

对于力士乐直线导轨导向系统受到大量铁屑、木屑、金属加工液等物质侵蚀的应用,力士乐推荐选用双唇密封。双唇密封具备优异的刮刷效果,但摩擦力也更高,补充润滑周期也短一些。



---无限的互换性不同款式的滚珠导轨和滑块可以互相组合

---带有内置储油槽,最大程度降低油润滑系统的耗油量

---可与力士乐滚柱导轨导向系统以及力士乐的ELINE滚珠导轨导向系统相互兼容

---可选配无磨损的集成式感应测量系统

---理想的滚珠入口区几何形状以及大数量的滚珠,降低了弹性波动
